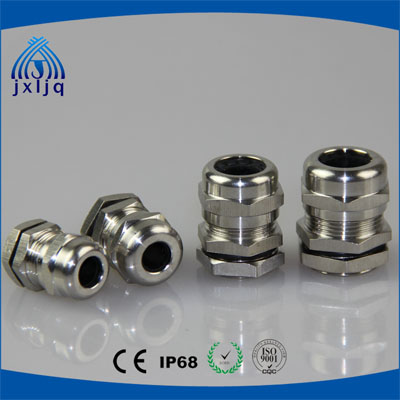

不銹鋼電纜防水接頭產品介紹
發布時間：2021-11-23
產品介紹
- 螺牙規格：德制 PG

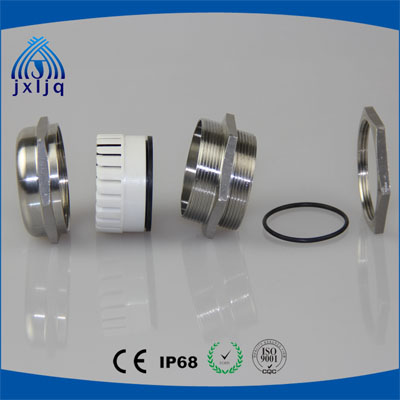

- 產品材質：接頭主體部位采用不銹鋼304/316制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
- 產品認證：歐洲CE認證、歐洲ROHS認證
- 防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
- 工作溫度：靜態：-40℃到100℃，短時間達120℃。動態：-20℃到80℃，短時間達100℃
- 螺紋長度：?短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。
- 產品特性：夾緊電纜范圍大、抗拉力強、可防水、防塵、抗鹽、耐酸堿、酒精、油脂及一般溶劑。
- 使用方法：金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。
技術參數
| 產品編號 | 螺紋規格?AG | 適用電纜 | 螺紋外徑 | 機板口徑 | 螺紋長度?GL(mm) | 接合長度H(mm) | 扳手直徑 | 包裝（個/袋） |
| JX-SS35 | PG7 | 6.5-3 | 12.5 | 12.5-12.7 | 10 | 19 | 14 | 100 |
| JX-SS36 | PG9 | 8-4 | 15.2 | 15.2-15.4 | 15 | 20 | 17 | 100 |
| JX-SS37 | PG11 | 10-5 | 18.6 | 18.6-18.8 | 15 | 21 | 20 | 100 |
| JX-SS38 | PG13.5 | 12-6 | 20.4 | 20.4-20.6 | 15 | 22 | 22 | 100 |
| JX-SS39 | PG16 | 14-10 | 22.5 | 22.5-22.7 | 15 | 23 | 24 | 100 |
| JX-SS40 | PG19 | 14-10 | 25 | 25-25.2 | 15 | 25 | 24/27 | 50 |
| JX-SS41 | PG21 | 18-13 | 28.3 | 28.3-28.5 | 15 | 27 | 30 | 50 |
| JX-SS42 | PG25 | 22-15 | 32 | 32-32.2 | 15 | 29 | 35 | 25 |
| JX-SS43 | PG29 | 25-18 | 37 | 37-37.2 | 15 | 31 | 40 | 20 |
| JX-SS44 | PG36 | 33-25 | 47 | 47-47.2 | 15 | 37 | 50 | 12 |
| JX-SS45 | PG42 | 38-32 | 54 | 54-54.2 | 15 | 38 | 57 | 9 |
| JX-SS46 | PG48 | 44-37 | 59.3 | 59.3-59.5 | 15 | 38 | 65 | 6 |
| JX-SS47 | PG63 | 52-42 | 72 | 72-72.2 | 20 | 42 | 77 | 4 |
?
不銹鋼電纜防水接頭管制螺紋G型
產品介紹
- 螺牙規格：管制 G型
- 產品材質：接頭主體部位采用不銹鋼304/316制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
- 產品認證：歐洲CE認證、歐洲ROHS認證
- 防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
- 工作溫度：靜態：-40℃到100℃，短時間達120℃。動態：-20℃到80℃，短時間達100℃
- 螺紋長度：?短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。
- 產品特性：夾緊電纜范圍大、抗拉力強、可防水、防塵、抗鹽、耐酸堿、酒精、油脂及一般溶劑。
- 使用方法：?金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。

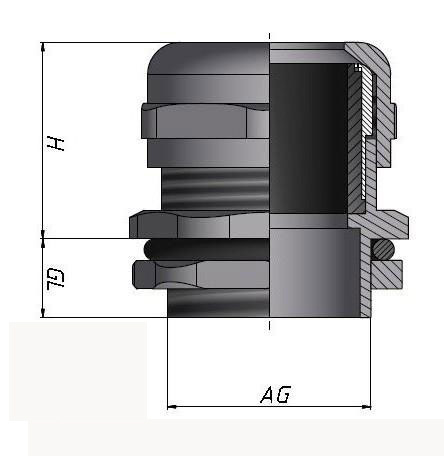

外形圖
?
不銹鋼電纜防水接頭美制螺紋NPT系列
產品介紹
- 螺牙規格：美制 NPT型
- 產品材質：接頭主體部位采用不銹鋼304/316制成，夾緊件采用尼龍塑料（PA）制成，密封件和O型密封圈均采用丁腈橡膠（NBR）制成。
- 產品認證：歐洲CE認證、歐洲ROHS認證
- 防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。
- 工作溫度：靜態：-40℃到100℃，短時間達120℃。動態：-20℃到80℃，短時間達100℃
- 螺紋長度：?短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。
- 產品特性：夾緊電纜范圍大、抗拉力強、可防水、防塵、抗鹽、耐酸堿、酒精、油脂及一般溶劑。
- 使用方法：金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。
技術參數
| 產品編號 | 螺紋規格?AG | 適用電纜 | 螺紋外徑 | 機板口徑 | 螺紋長度?GL(mm) | 接合長度H(mm) | 扳手直徑 | 包裝（個/袋） |
| JX-SS58 | NPT1/4 | 6.5-3 | 13.6 | 18 | 10 | 19 | 14 | 100 |
| JX-SS59 | NPT3/8 | 8-4 | 17 | 18 | 15 | 19 | 18 | 100 |
| JX-SS60 | NPT1/2 | 12-6 | 21.2 | 14 | 15 | 22 | 22 | 100 |
| JX-SS61 | NPT3/4 | 18-13 | 26.5 | 14 | 15 | 25 | 30 | 50 |
| JX-SS62 | NPT1 | 25-18 | 33.2 | 11.5 | 15 | 29 | 40 | 20 |
| JX-SS63 | NPT1-1/4 | 33-25 | 41.9 | 11.5 | 15 | 35 | 50 | 12 |
| JX-SS64 | NPT1-1/2 | 38-32 | 48 | 11.5 | 15 | 37 | 57 | 9 |
| JX-SS65 | NPT2 | 44-37 | 60 | 11.5 | 15 | 38 | 65 | 6 |
| JX-SS66 | NPT2-1/2 | 52-42 | 72.6 | 8 | 20 | 38 | 77 | 4 |
| JX-SS67 | NPT3 | 70-65 | 88.6 | 8 | 20 | 45 | 94 | 2 |
